新绍门窗铝材ES138PD全景推拉门：集功能与设计之大成者，为全景推拉设定新标准。

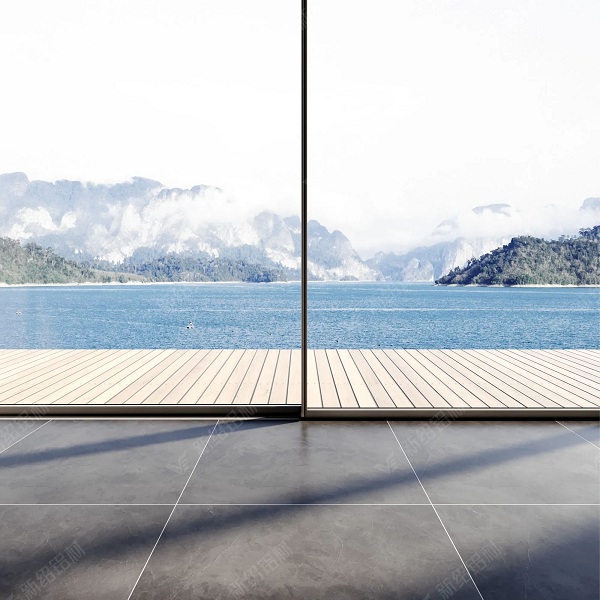

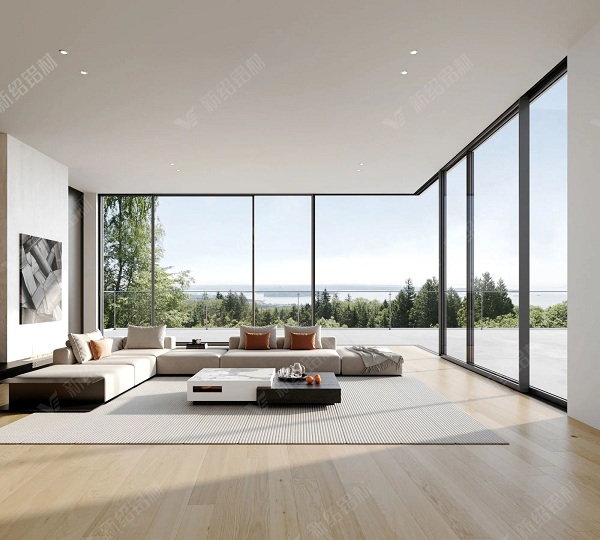

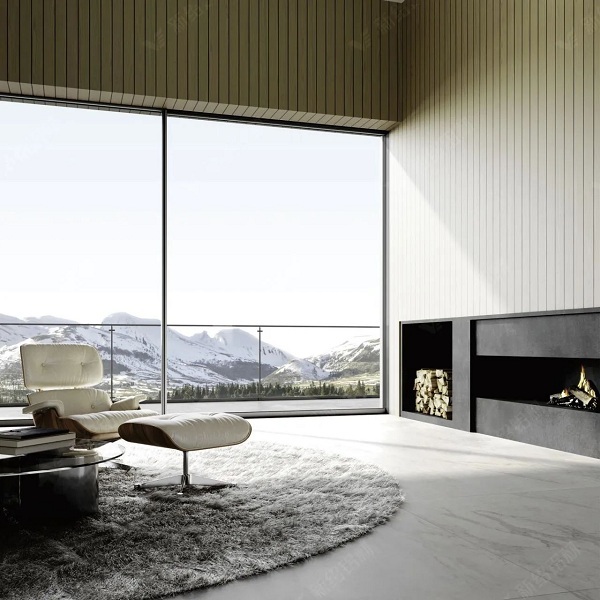

近年来，全景设计的推拉系统深受设计师及业主青睐，个中魅力就在于其通透性与采光性，

大面积玻璃结合纤细型材可以带来无比的广阔视野，使建筑与周围环境融为一体。

ES138全景推拉系统是新绍门窗铝材在业内先人一步提供丰富配置的全景推拉系统，

广泛的开启类型提供多样的应用方案，满足设计、安全、品质和功能的更高要求。

为门窗项目适配功能与性能特征，让设计师规划设计时有更大的施展空间。

在产品设计的多样性上，新绍始终走在行业的前列。

ES138全景推拉系统正在开辟全新的设计风格与系统理念——行业极矮50mm线型轨道、

膨胀件安装技术、免预埋排水处理等新特征，为设计师与加工商提供更多更强的新优势。

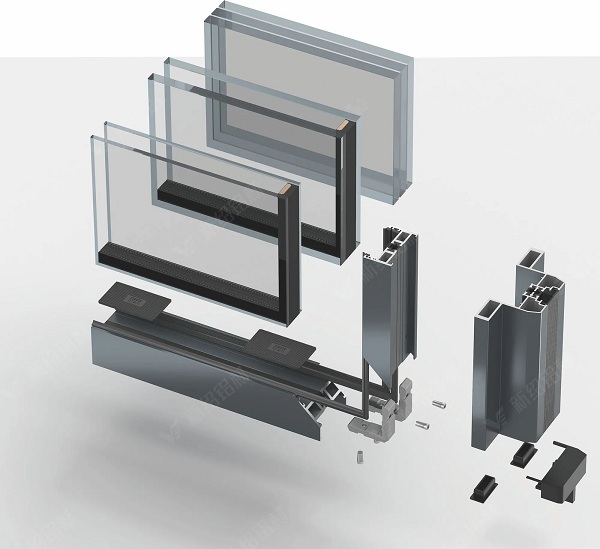

一、创新型门扇技术，灵活选择玻璃板厚和加工。

以往的全景推拉产品在门扇的处理上大多采用90度T连接与外打胶工艺，

只因要将型材的可视面降低，这样的结果导致角强度、美观度层面始终不尽人意。

而ES138全景系统创新型的门扇技术，在保持28mm极窄扇可视面的前提下展示了新的思维，

全新的免外胶方案，简化安装进程同时展现设计元素；45度斜切组角的螺丝连接技术，具备强度保障。

1、设计优势

新的胶条方案赋予玻璃槽口极大程度的设计自由，

至大槽口尺寸41mm，玻璃面积可达20m²，契合大扇全景设计条件；

连贯的密封胶条提供良好的水密性，外露仅为密封胶条，

以纤细的接缝为全景门扇实现平齐整洁的扇外观。

2、加工优势

简化现场扇框安装进程，运输大型单元时尤为节省成本；

可靠的45度组角，统一的扇企加工工艺除了大幅度提升扇强度与美观度，

还能提供可靠的加工进程，减少组件数量，将仓储压力减至至低。

二、一个推拉系统众多设计选择，多种轨道类型适应不同项目所需。

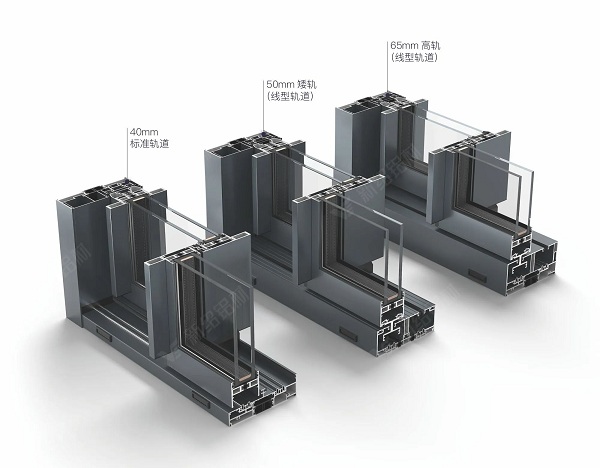

1、1个系统模组，3种轨道类型

ES138 的多种轨道选型适应不同项目需求，赋予设计师极大程度的设计自由。

2、简化系统组件 简化成本

从技术角度出发，同一模块下至大的优势在于降低物料与学习成本。

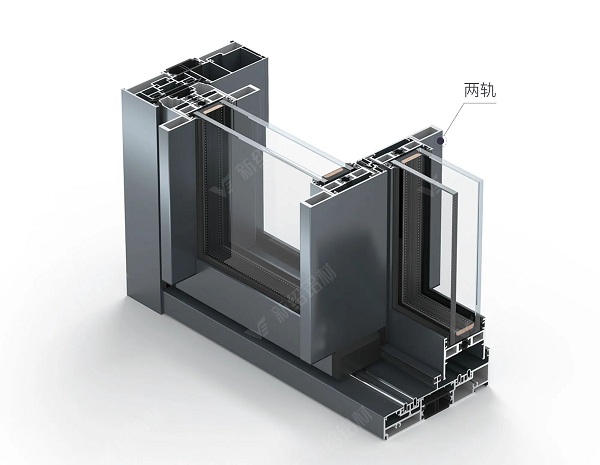

两轨宽度137mm、三轨宽度206mm，除轨道外，系统其他构造均为一致。

3、引人瞩目的轨道特征

ES138的轨道设计具备极高的通过性与便捷性，三种轨道都可以使门槛结构满足无障碍出入的要求。

▲65mm高轨（线型轨道）

▲50mm矮轨（线型轨道）

▲40mm标准轨道

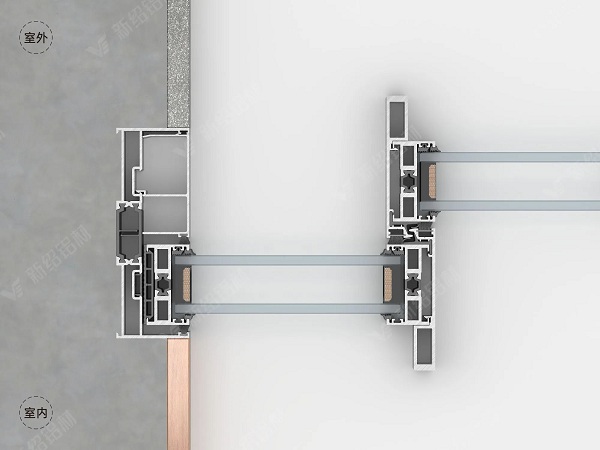

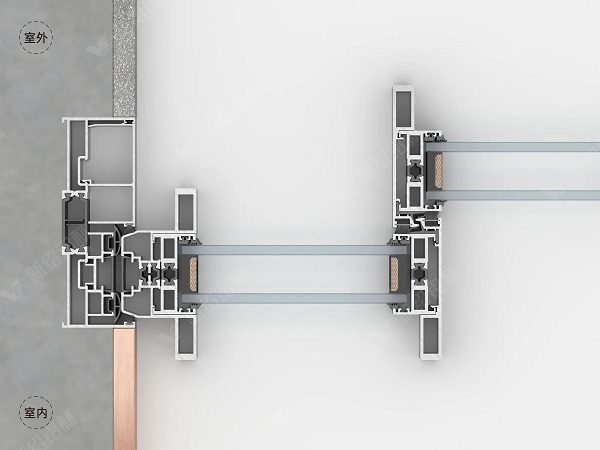

三、全隐设计的嵌入式密封边框，让室内外无缝衔接。

ES138提供2种均可让框部与墙体平齐过渡的解决方案，其施工参数一致，只需简单的预埋条件。

2种解决方案均具备密封毛条与中央胶条，在门扇锁闭后与推拉型材紧贴，

封住推拉扇和外框之间的缝隙，除了提供限位防撞的功能外，还发挥完整的气密性和水密性。

1、标准光企方案（光企侧五金）

标准光企方案锁闭五金在边框侧，光企带14毫米纤细的加强梃型材，

凸出部位可充当助力拉手作用，让用户毫不费力地移动大型推拉扇。

2、全隐光企方案（勾企侧五金）

隐藏光企方案的锁闭五金在勾企侧，则使光企型材完全隐藏于边框内，

“全面屏”的特点让整门仅外露透明玻璃与勾梃部分，提供更为好的视野体验。

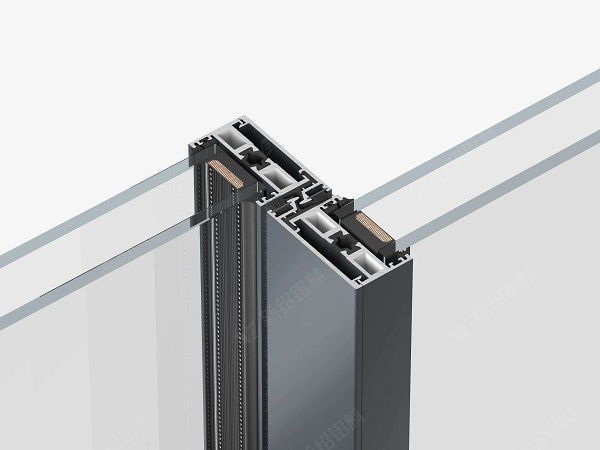

四、美观与纤簿共存，应对所有项目要求的纤细勾梃。

全景门的框架可视面可完全隐藏进天花板和地板，通过极为纤细的勾企划分固定扇与开启扇，

这意味着勾企部位需要满足设计与功能方面的需求。

得益于28mm极窄扇设计，综合装饰盖板后ES138的勾企种类至宽可视面为32mm的加强型平齐勾企，

而非平齐饰面的小勾企仅为14mm，美观纤簿的同时具备人性化的拉手作用。

ES138全景系统拥有丰富的勾企系统解决方案，可灵活配置适用于任何一种应用。

系统极大程度使用相同型材和组件应对所有要求——功能、强度、美观度。

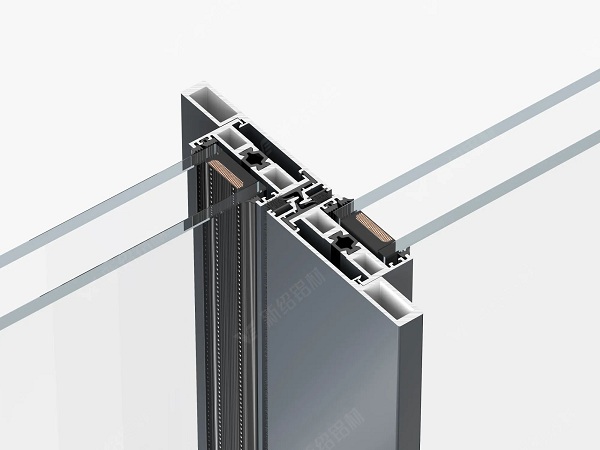

▲32mm加强勾企（固定窗）

▲32mm加强勾企（三轨带纱扇）

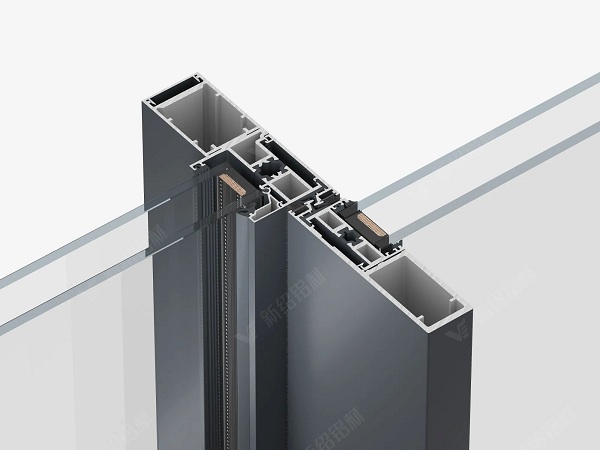

▲32mm加强勾企

▲标准勾企

▲14mm加强勾企

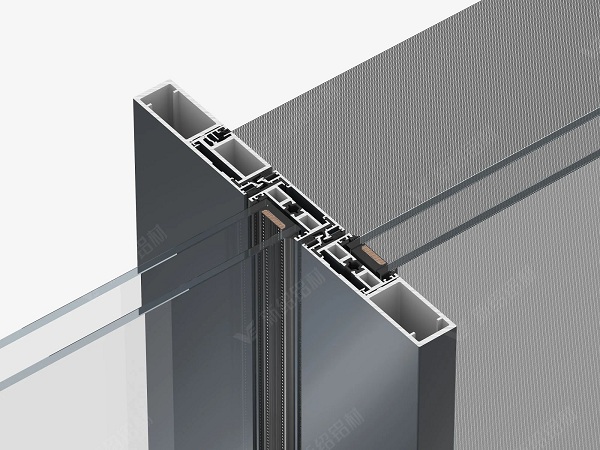

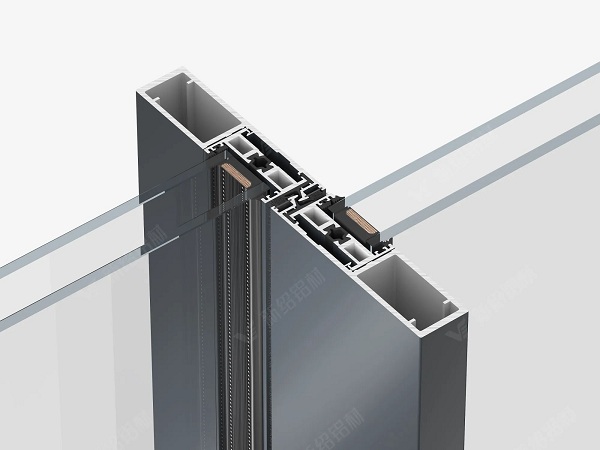

五、完全断热和密封设计，精细技术与外观的结合。

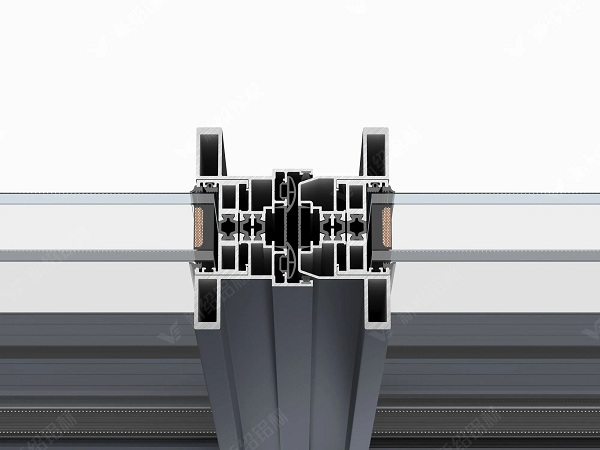

ES138纤细的勾企内部密封方案由完全断热的软硬复合型隔条和多道毛条构成。

全新材质组成的隔条具备防撞、隔热、密封胶条三合一属性，这个新颖的设计让勾企部位严丝合缝。

在关闭门扇后，Z型对插构造在32mm的极窄可视面内保障了勾梃部位的热工与密封能力。

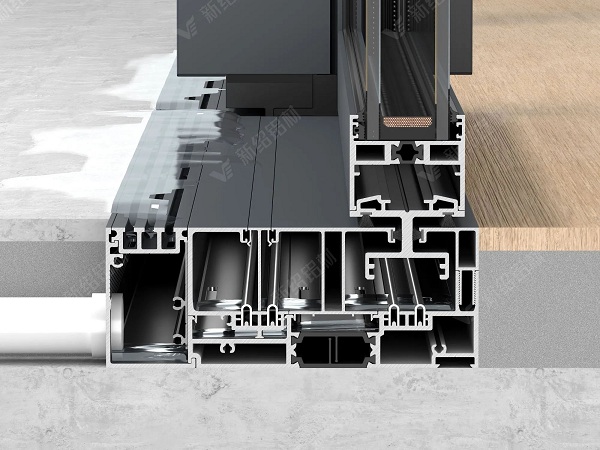

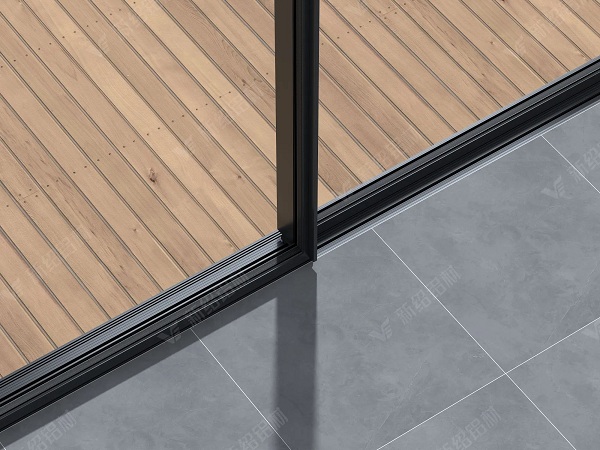

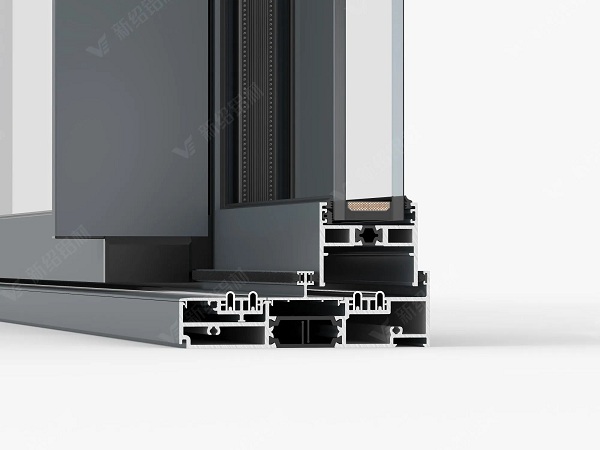

六、50矮轨(线型轨道)，让全景设计叹为观止。

ES138全景推拉门向行业提供全新的矮线轨门槛解决方案，该方案含盖板及排水槽高度仅50mm！

保留便捷的通过性的同时，连体设计内支臂让轨道的集水槽也适当地加高，全景推拉门的基础水密性能得以保证。

全新的平齐门槛不仅提升舒适度，方便出入，它还将以设计为导向的个性化需求和现场施工要求组合，

不再需要复杂的预埋与安装条件，和传统的阳台过道门别无二致。

50mm的超低线型轨道也可让ES138全景门配置无障碍出入门槛设计，只需增加简单的物料配件和预控施工条件。

作为全新的建筑解决方案，零水平高度差预埋型轨道型材，外带集水槽及排水渠，

不仅无缝衔接室内外地板，还极大程度提升用户的舒适度和门槛的水密性能。

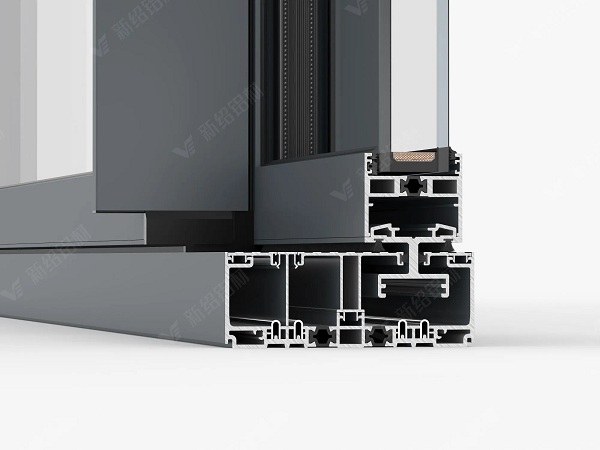

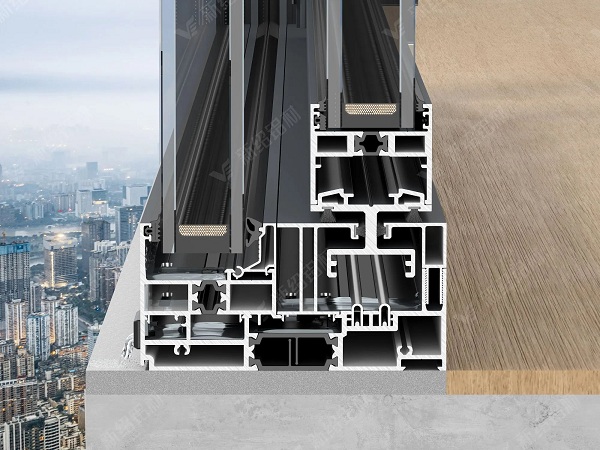

七、65高轨(线型轨道)，窗、门两用构造，迈上“通透”新台阶。

以往的高层建筑通常不会安装大型推拉扇，

因为扇的安装难度和玻璃的比例分配让设计师的理想方案与产品的现实应用之间显得极为矛盾。

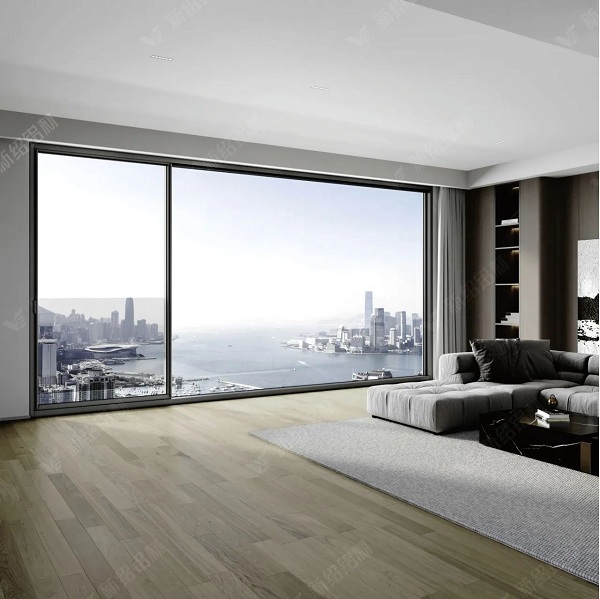

而新绍ES138所展示的另一独特轨道：65线型轨道，让大型推拉窗在高层建筑实现新的可能——全景推拉窗与大跨度固定窗合二为一。

1、65mm线轨两轨（带固定窗）

初次集结两项独特优势：具备应用于建筑阳台封窗的条件，依据需求设计一固一活、多固多活；

任意分配设计形式与宽高比例，开启扇和固定窗关闭时也能保持平齐一致的外观。

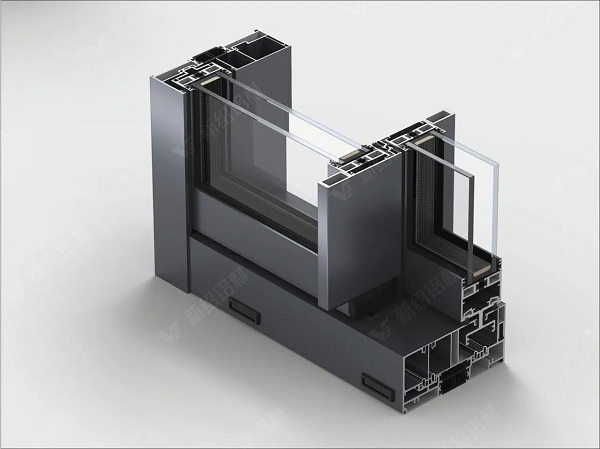

2、65mm线轨两轨（活动扇）

专为高水密而生的预埋型构造：65mm的内支臂高度，形成加高的挡水臂及扩大储水腔，具备高水密性能。

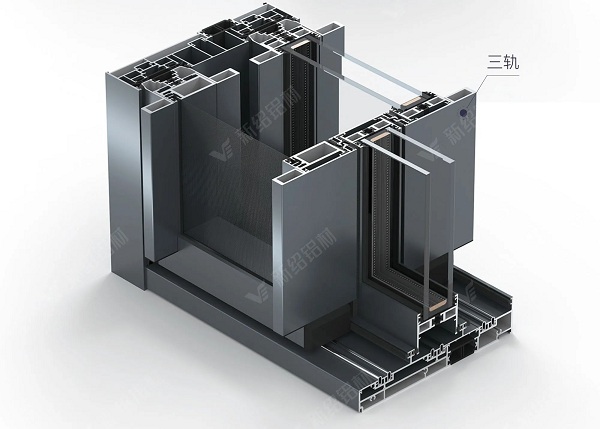

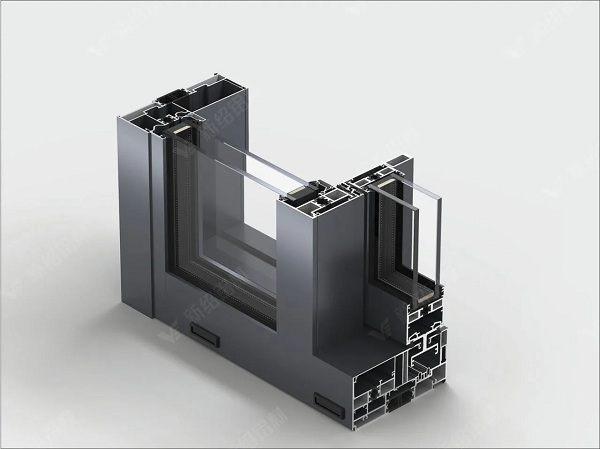

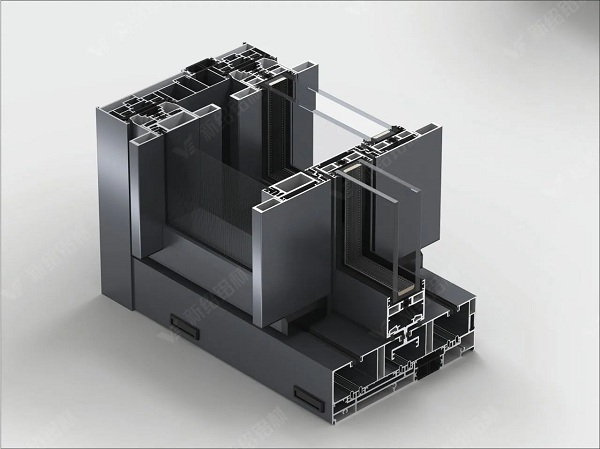

3、65mm线轨三轨（活动扇）

满足超大型洞口与防蚊虫需求：增大的框架尺寸为超大型门实现多扇联动设计，三扇开启、多扇带纱窗等零售市场喜好的开启类型皆可制作。

同时满足大跨度固定窗和大扇推拉门——ES138全景推拉的65mm线型轨道只需通过简单的物料切换，即可实现两个应用场地的产品：窗或门。

4、应用于阳台落地窗

在65mm轨道基础上，附加的固定窗型材非常巧妙地嵌入于槽口，

而轨道T型、F型盖板的便捷拆卸设计，可轻松徒手将其撬开，

至此，大跨度重型玻璃的板件安装变得尤为简单，

并且可分布中梃进行连续分格，即变为通透、窄边的幕墙立面状态。

5、应用于过道门

在完整部署排水渠的前提下，可呈现半预埋、完全预埋状态，平齐衔接室内外地面，

并且为大型过道门提供极高的水密性能。

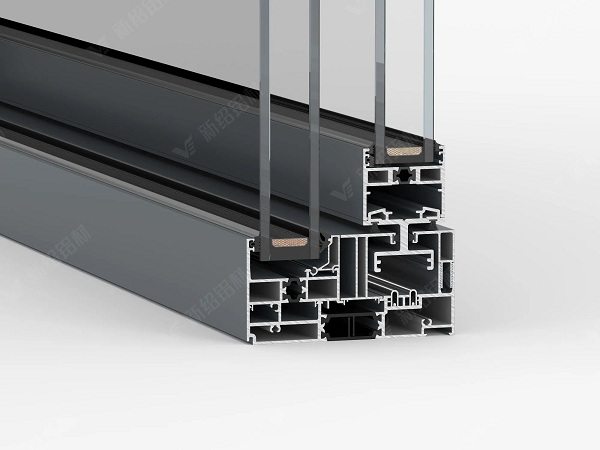

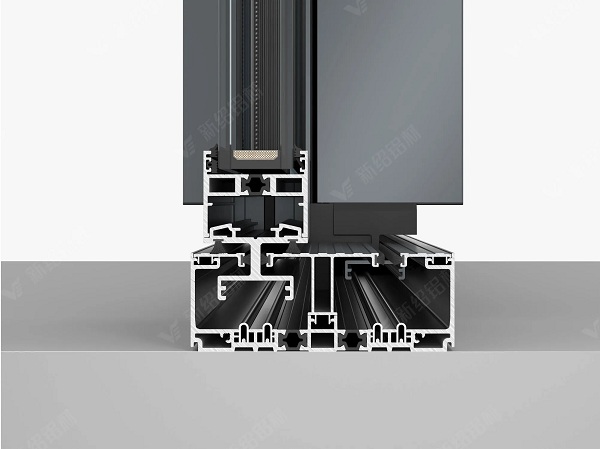

八、40MM标准轨道，简单构造实现全景设计。

新绍除了为全景门用户配置别具一格的线轨结构外，还保留了经典的基础型40mm可视面下轨方案。

内挡水支臂、中央密封插件、外斜坡排水面——这些典型阳台门特点可拥有简单的加工、安装形式和极具性价比，

除此以外，其他构造或外观特征与好的ES138线轨类型别无二致。

▲40标准轨道两轨

▲40标准轨道三轨

九、扩展功能选项，满足个性化需求。

ES138提供了众多基础开启类型，如一固一活、多固一活、三扇活动、三轨多扇带纱窗等满足绝大部分的项目应用。

而特别的扩展功能：对开扇、转角开启扇、电机驱动技术等完善配套可以提供给设计师更大的施展空间，

以此发挥出建筑设计的更多可能性，同时满足个性化需求。

▲对口收口处理

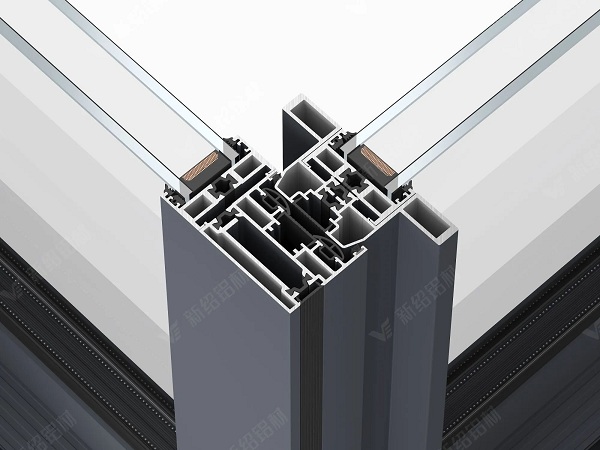

▲转角收口处理

十、新一代全景门五金件，融合高品质与多功能。

在全新的五金系统研发上，新绍综合了用户与加工商的大量想法及需求，

解决了绝大部分大规格的全景推拉门在锁闭与承重层面的难题。

配合2种框部解决方案——标准光企与隐藏光企，ES138 也提供了灵活的五金设计选项。

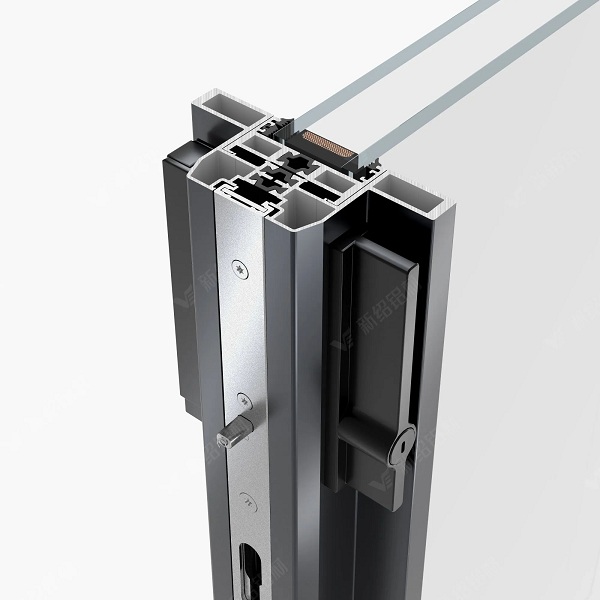

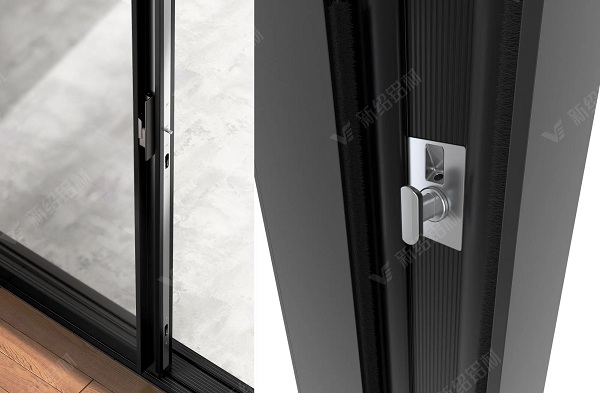

1、标准光企锁（室内单面操作）

标准光企之下，五金锁闭在框部操作，流畅的执手条贴合光企拉手型材内，有助于轻松便捷地手动运行推拉扇。

氧化的新连体式传动器结构呈现出更为精致优雅的外观，锁体与光企型材表面完全齐平，仅防误操作器外露可见。

传动器内嵌不锈钢锁孔，关闭后与框部的不锈钢钩状锁头形成锁闭点，让全景推拉门的安全性显著提升。

2、标准光企带钥匙锁（室内外双面操作）

基于连体式传动器的单面锁版本结构升级，针对高安全要求的商业大门或花园入户门等用途开发，

在机械组件和特殊玻璃组合应用下，系统可提升至更高防盗等级。

3、勾企锁（室内单面操作）

用户选择隐藏光企时的锁闭方案，五金组件部署在勾企部位，

只需对勾企进行简单的加工即可安装，配备双勾锁座设计，

在保障基础锁闭的前提下，以此全隐边框实现更为好的视野。

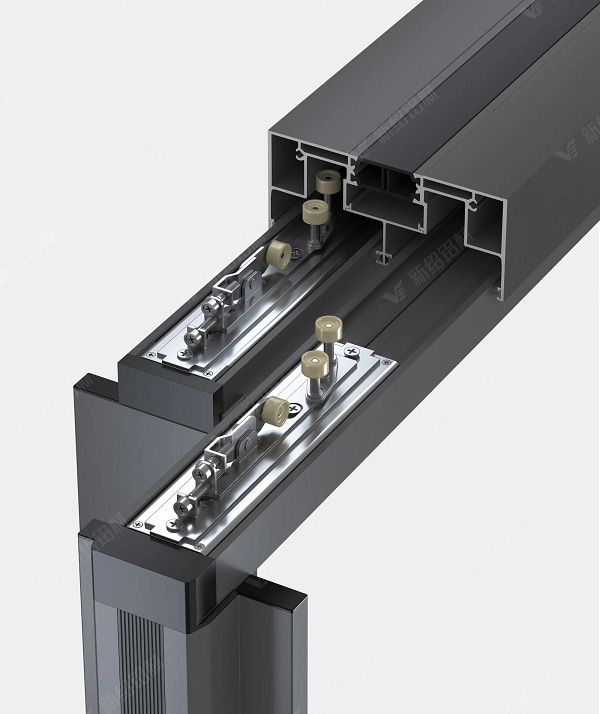

4、可调节型防脱导向轮

基于防盗及防台风两个安全因素考虑，ES138同样匹配高低可调节、左右可调节的上轨导向轮。

左右限位轮可调，适应轨道公差变化，在导向槽内滑动时更顺畅；

而高低可调轮则可以向上顶着型材槽面，配合下滑轮的咬合，

让大尺寸扇不受风压和人为影响轻易造成摆动及脱落。

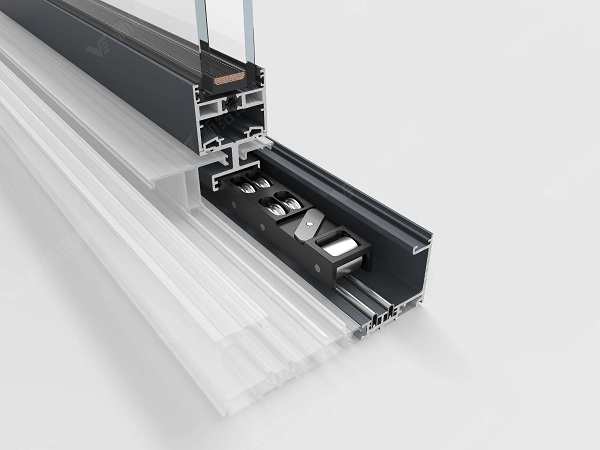

5、夹持式高承重滑轮组

ES138具备全新优化的高承重钢制滑轮组，针对不同尺寸和重量的扇匹配应用，

夹持式安装和平截面的特征让滑轮组可以不断地叠加，

因此，ES138的单扇允许重量可达1000KG（电动扇800KG），

推拉扇尺寸至宽可达6米（高至3米），至高可达5米（宽至3米）。

这些性能特性轻松满足绝大部分尺寸推拉扇的应用条件，让用户毫不费力地操控窗户启闭。

十一、革命性线轨技术，安装与维护。

已有的线轨推拉窗或门，在车间加工组装、工地现场安装、业主卫生和产品检修等环节均存在悖论和致命性的缺点，

特别是超大型门，产品的加工、安装、生命周期内的维护等整个进程更需要充分考虑。

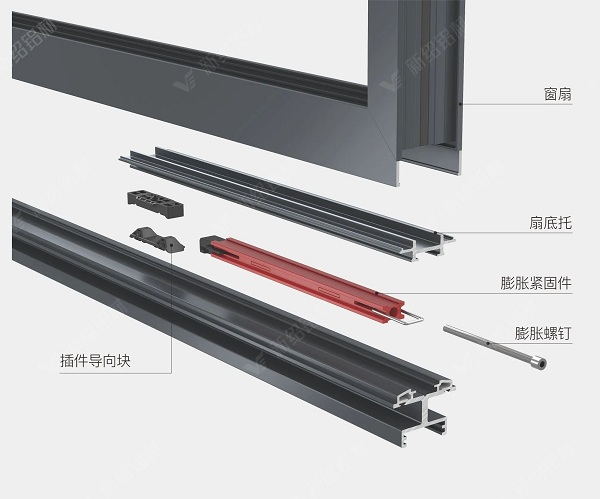

有别于常规线轨粗暴的安装与拆解，ES138新颖的安装构件技术由膨胀紧固件、导向件、膨胀螺钉组成。

在施工现场，只需抬入门扇，插入膨胀件，拧进螺钉，安装完成！

极大程度提高安装效率和成品完成精度。

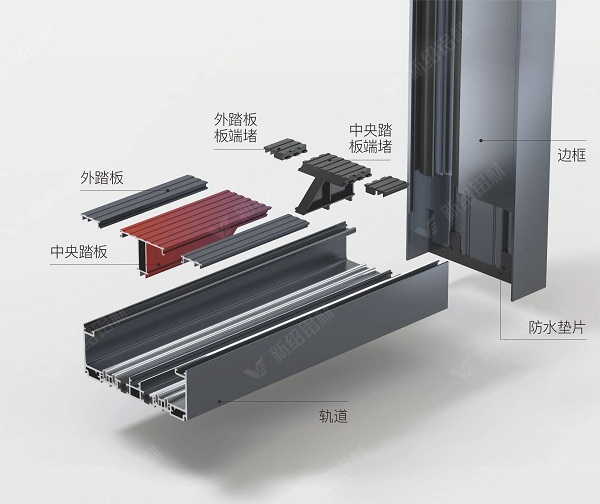

轨道踏板统一在车间进行预组装，无需在现场进行反复拆卸，踏板端点由端堵件断开接触，踏板可轻松取下。

简易的踏板模块结合线轨安装构件，线型轨道的易装、易拆、易清洁、易维护已成为可能。

这套准确、安全的线轨安装技术已在新绍CT140 推拉窗上得到了技术验证与市场认可。

十二、产品平民化，具备经济效益与高性能设计

全景设计、大型规格、纤细立面，这些名词和产品领域近年来备受关注，

然而很多技术细节和应用对于资深的厂商或技术人员来说还是具备一定难度，

于普通的终端经销商而言，更难以落地，我们似乎需要一些降维思维让客户实现设计理念的导入。

ES138PD是新绍初次将极大程度的经济效益与高性能设计集成到全景系统中。

灵活的轨道模块、有效的加工工艺、广泛的开启类型，为用户提供更大的应用自由度。

行业先人一步提出的50mm超低线型轨道概念，其研发目的就是通过尤为简易的加工与施工，

即可轻松应用于商品住宅和无预埋施工条件的项目。

新绍积极发挥在领域上的技术优势和行业经验，让ES138全景推拉系统更贴合零售市场的实际应用需求。
