CS105系列窗系统

次世代概念-新绍CS105系列窗系统

统一模块 多样结构

CS105 系列基于次世代窗系统构造，以线槽贯通、节点连续与物料通用为核心，形成覆盖内开窗、窄边隐扇及窗纱一体的统一产品平台。系统包含 CS105 内开窗、CS105PD 窄边隐扇内开窗、CS125S 及 CS125SS 窗纱一体内开窗等结构形式。

四款产品延续一致的框扇搭接、隔热配置与密封逻辑，在保持系统比例统一的同时，满足简约立面、通透视野、窗纱功能及法式装饰线条等不同项目需求。

次世代系统 核心特征

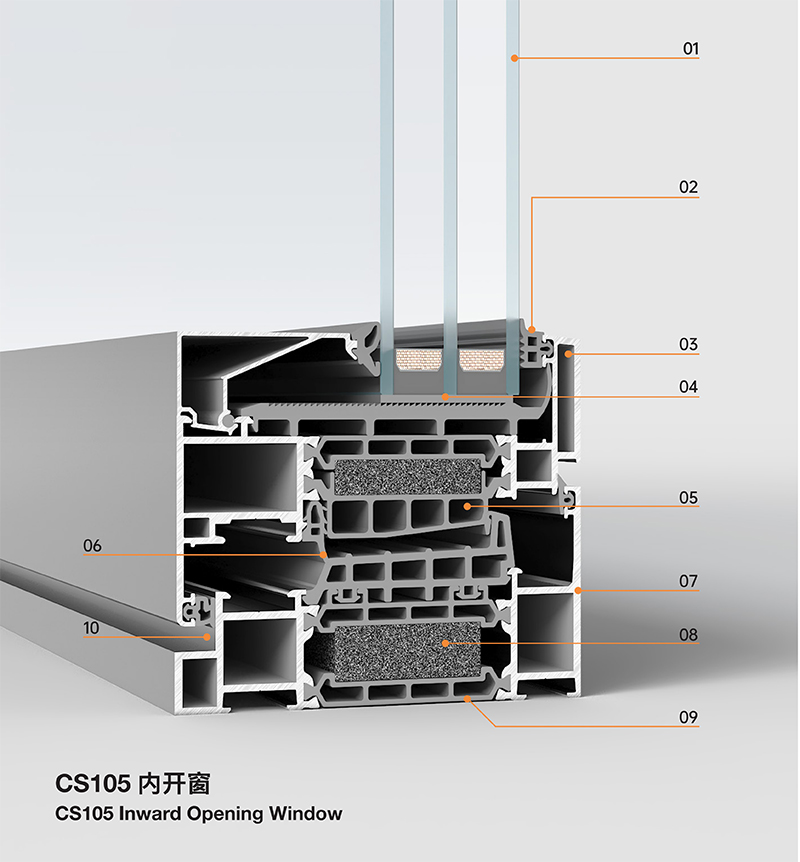

1. 多种玻璃配置可选

2. 复合型带腔玻外胶条

3. 高强度 5 腔室窗扇

4. 高承重玻璃组合垫块

5. 全新的 54mm 多腔体隔热条

6. 全新的框扇多道组合密封

7. 悬臂壁厚增强

8. 低 U 值 XPE 填充物

9. 提高保温与承重的平齐底框

10. 新平框构造实现无肋中梃

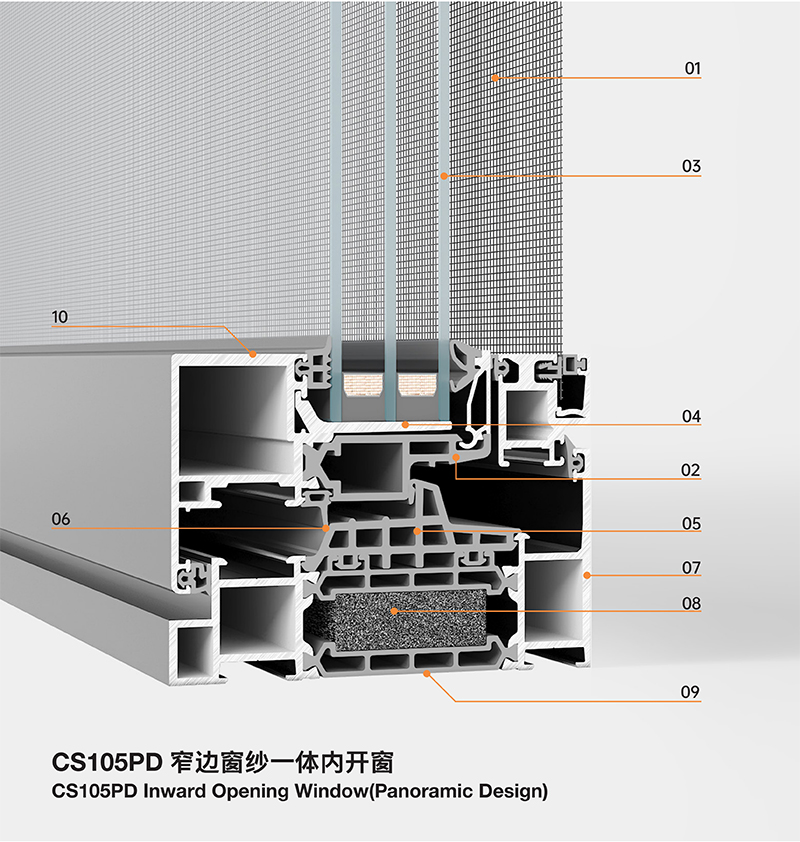

1. 多种纱网配置可选

2. 隐扇型带腔隔热条

3. 多种玻璃配置可选

4. 铝合金玻璃托

5. 全新的 54mm 多腔体隔热条

6. 全新的框扇多道组合密封

7. 悬臂壁厚增强

8. 低 U 值 XPE 填充物

9. 提高保温与承重的平齐底框

10. 隐扇窄边构造

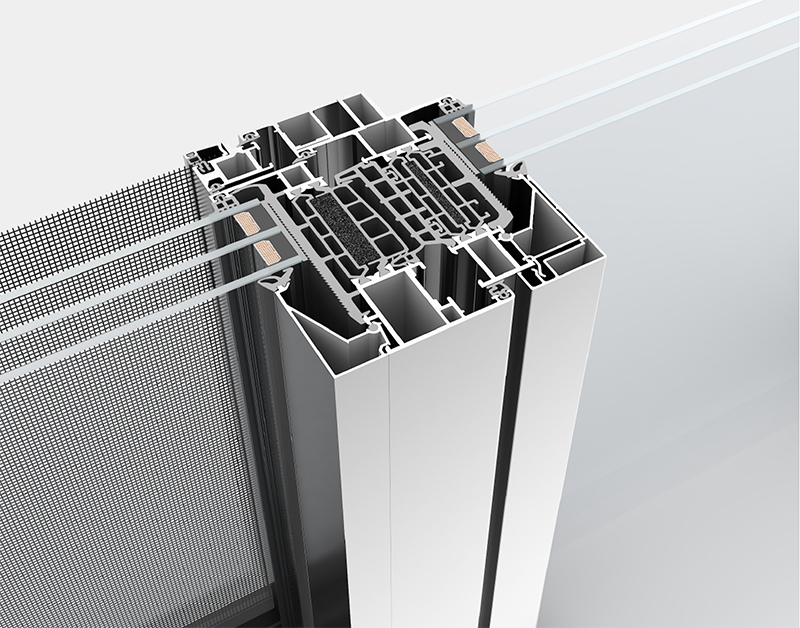

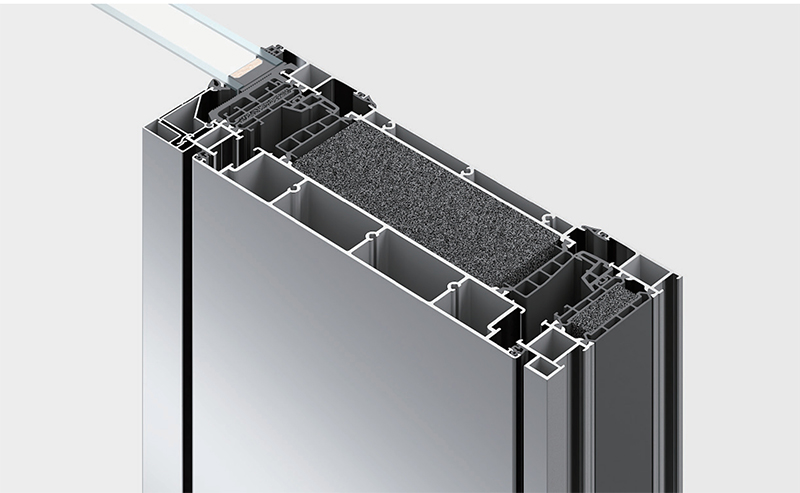

CS105PD 是 CS105 系列中更强调窄边隐扇与窗纱一体化的结构方案。系统通过无肋筋中梃和平框构造，实现开启区、固定区与纱窗区域的线槽贯通，立面缝隙控制在 6mm，弱化传统中梃与外露扇框带来的视觉分割。

CS105PD 隐扇可视面仅 55mm，并在扇部采用独立隔热条构造，使窄边隐扇在保持轻盈比例的同时，仍具备连续的隔热路径。隐藏于扇体结构下的高强度铝合金玻璃托架，为玻璃提供稳定承托，强化隐扇结构下的承重能力与安装可靠性。

CS125S 与 CS125SS 作为同平台窗纱一体方案，延续统一的框扇搭接、54mm 隔热配置与多道密封体系，使主窗与纱窗区域保持比例统一。其中 CS125S 对应现代简约外框，CS125SS 增加法式外框造型，适配不同建筑立面需求。

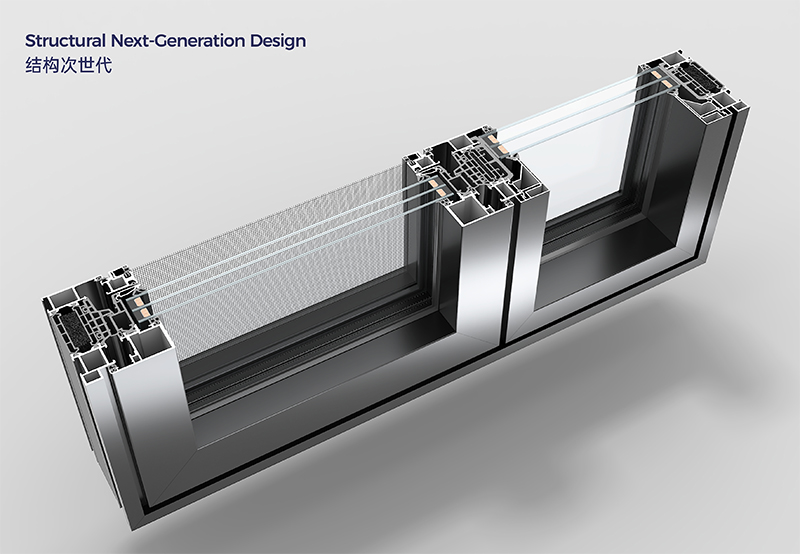

新绍 CS105 基于斯慕窗系统次世代设计理念，引入无肋筋中梃结构，开启与固定部分线槽贯通统一，缝隙仅 6mm，立面精简。框扇采用等宽 54mm 隔热条，形成垂直等温线布局，四道搭接密封结构可达被动窗标准。新一代副框压线采用无死角构造，消除渗漏隐患，安装更可靠，可视效果更佳。

系统可扩展窗纱一体及窄边隐扇方案，纱网支持多种选择，配备可拆卸、90° 直角开启的纱窗，清洁更方便。全新隐扇可视面仅 55mm，兼顾通透视野与结构稳定。边框构造兼容法式造型与现代简约风格，满足多样化建筑需求。模块化体系保障物料高兼容性，便于选型、备货及维护。

性能次世代

CS105 系列的性能次世代，重点体现在隔热条与密封条两项核心构造上。隔热条决定保温路径与整窗 U 值表现，密封条决定窗体关闭后的气密、水密及使用稳定性。

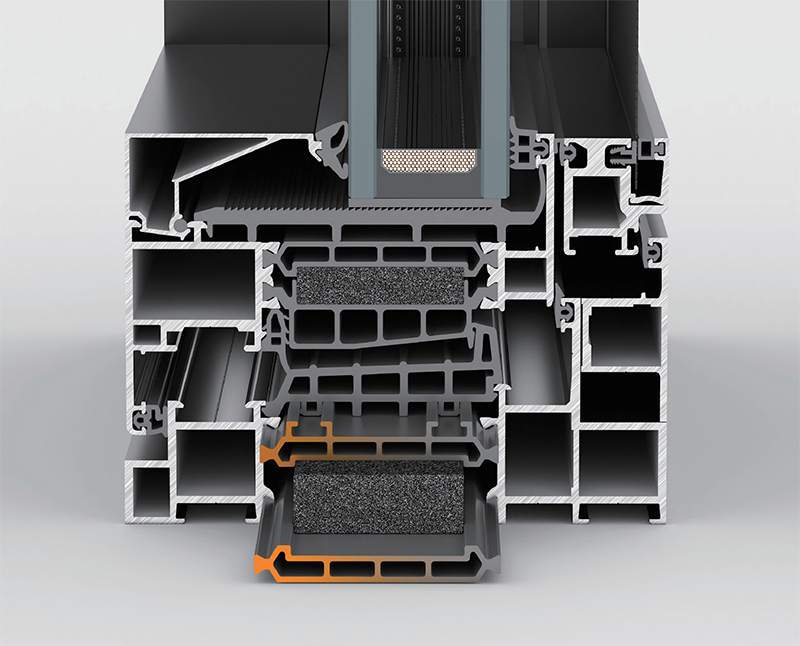

隔热条设计：

框扇采用等宽 54mm 隔热条，形成连续的垂直等温线布局，使开启部分与固定部分之间的隔热路径保持统一。结尾参数页显示，CS105PD 的 NFRC U-Factor 为 1.15 W/(m²・K)，CS125S / CS125SS 为 1.0 W/(m²・K)，体现出被动窗水准的低 U 值表现。

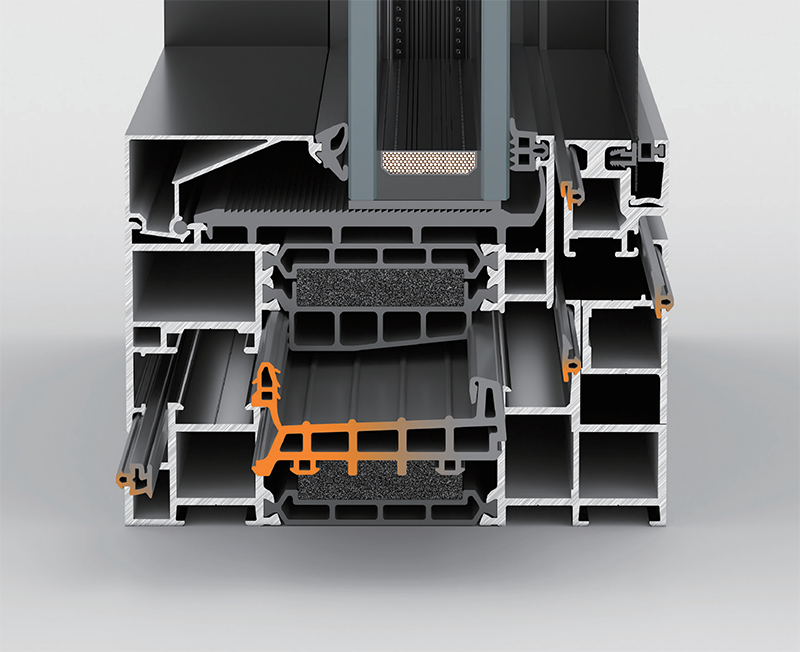

密封条设计：

全新的多道搭接密封结构，使窗体关闭后形成连续密封路径。密封条与框扇搭接位置紧密配合，在低 U 值基础上进一步强化气密性、水密性及长期闭合稳定性，支撑系统达到被动窗级别的综合性能表现。

CS105系列可扩展微通风扇与窗纱一体方案，使通风、防蚊、清洁与维护形成更清晰的使用逻辑。

微通风扇：

微通风扇可在不完全开启主窗扇的情况下实现轻量换气，适合日常居住空间的通风需求，同时保持系统立面的简洁统一。

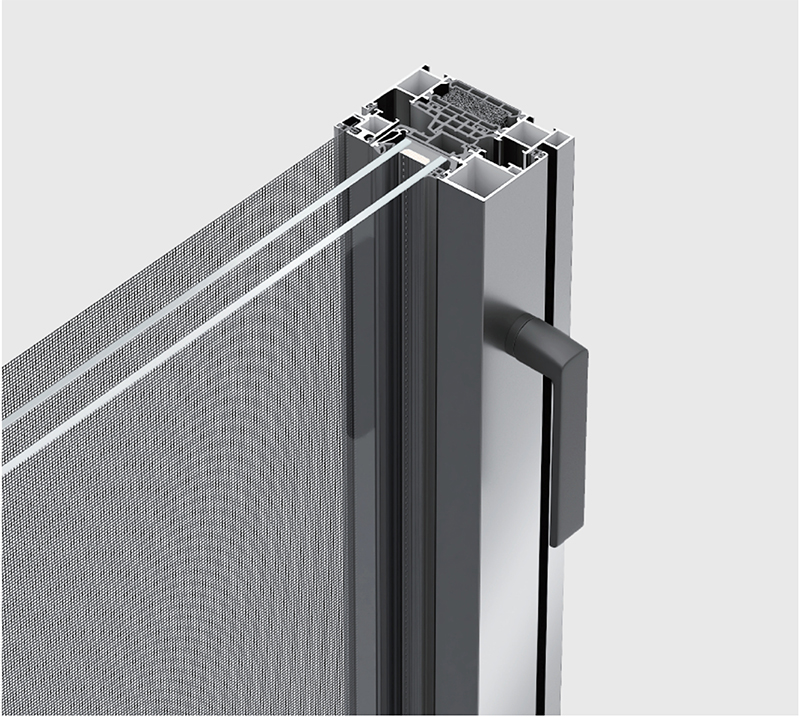

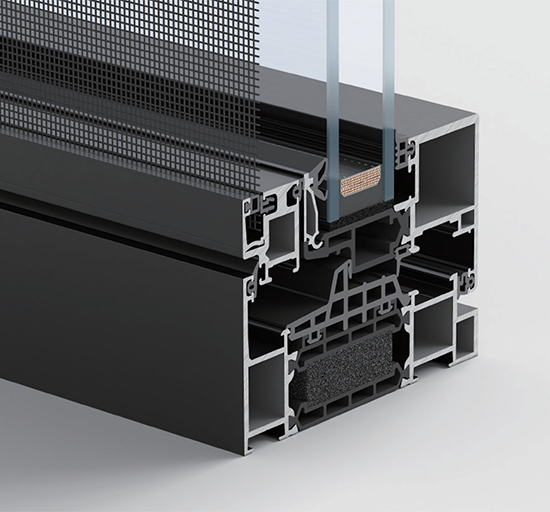

窗纱一体：

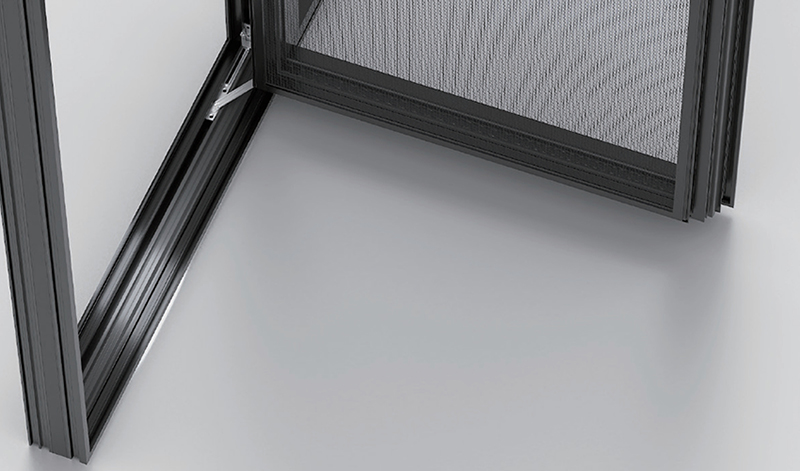

纱网支持多种选择，纱窗可 90° 直角开启并支持可拆卸操作，便于从室内完成清洁、维护及后期更换。

五金次世代

CS105 提供隐藏式五金与明装式五金两种配置方向，可根据项目定位、使用习惯及成本要求进行选择。

标准把手

明装式把手保留传统操作方式，安装及维护更直观，适用于对通用性、操作手感及后期更换便利性要求更高的项目。

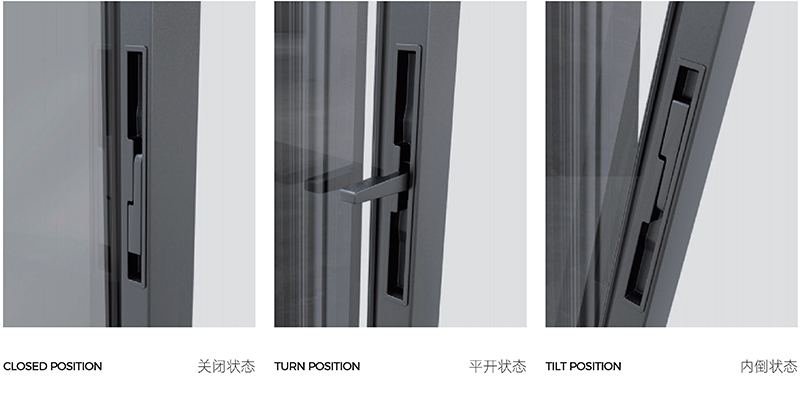

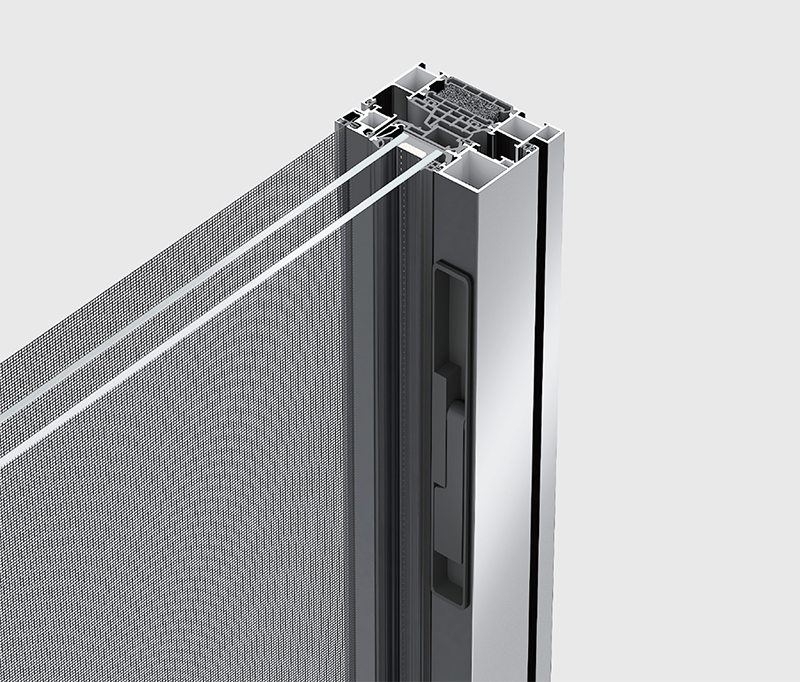

隐藏式把手

隐藏式把手适用于更强调隐扇效果的内开窗方案。执手嵌入窗扇型材体系内，关闭后减少外露五金对立面的干扰，使窗体保持更完整、简洁的视觉效果。

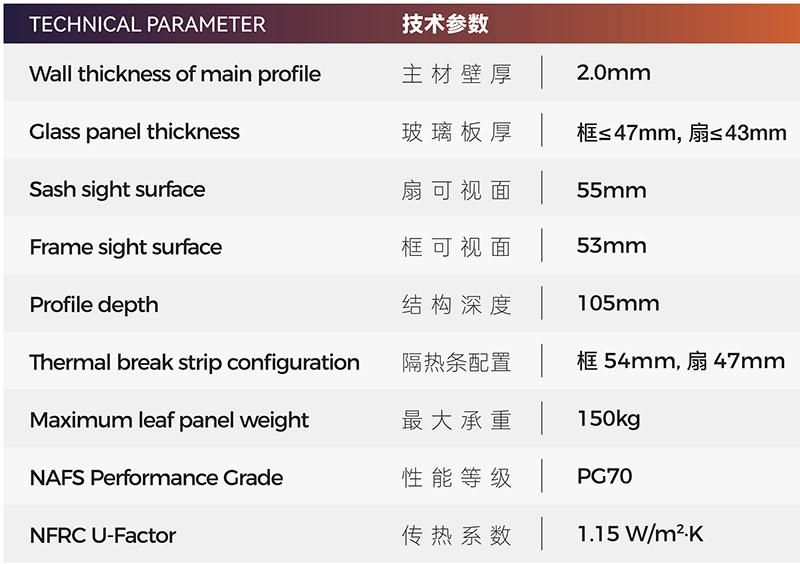

CS105PD窄边窗纱一体内开窗

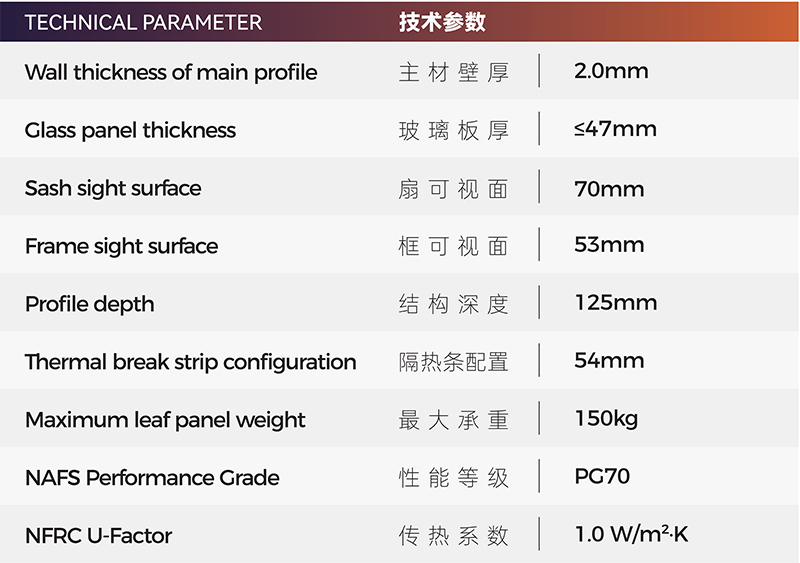

CS125S窗纱一体内开窗

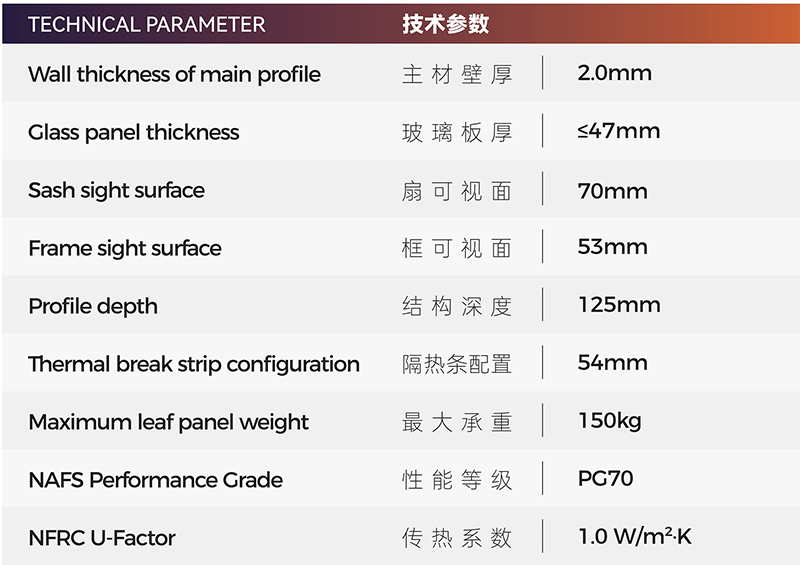

CS125SS窗纱一体内开窗（法式外框）
